Состав :

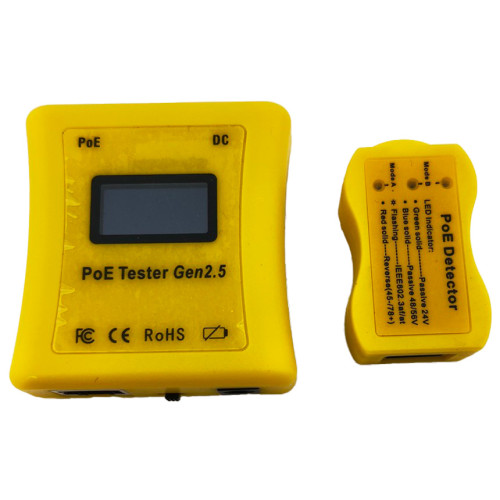

-POE Тестер

-Руководство пользователя

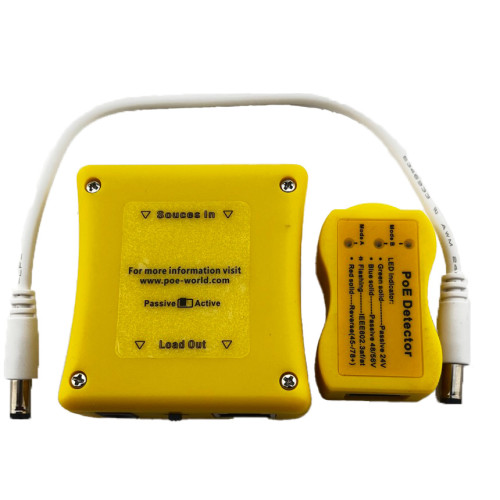

-Соединительный кабель питания для тестирования источника питания

-POE детектор

Возможности:

Измерение потребляемой мощности POE передаваемой через Ethernet на активных кабелях передачи данных, не прерывая поток данных определение типа и режима PoE

Измерение выходной мощности любого источника питания постоянного тока

Активация произвольного порта на коммутаторе PoE IEEE 802.3af /at

Краткое руководство пользователя:

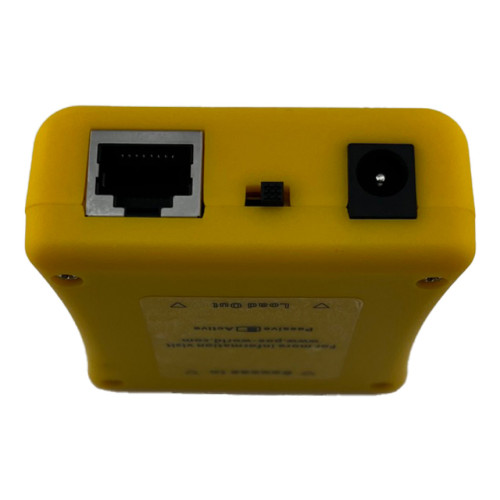

Тестирование PoE Подключите коммутатор PoE или инжектор к порту RJ45 на стороне Power In .

Подключите устройство с питанием от PoE к разъёму RJ45 со стороны Power Out . Показания автоматически отобразятся на экране.

Тестирование источников питания

1. Подключите источник питания постоянного тока к DC Power In, чтобы измерить выходное напряжение.

2. Используйте соединительный кабель от DC Power Out к вашему устройству, чтобы также измерить потребляемый ток

(переключатель выхода питания а положении ON).

На дисплее отображается только напряжение  для PoE и источников питания постоянного тока, если устройство с питанием не подключено. Будет включен режим IEEE 802.3 af/at или на PoE-порту, если включена настройка “Имитировать PoE-устройство”, а устройство с питанием не подключено.

На дисплее отображаются напряжение (В), ток (мА) и мощность (Вт) для 802.3af, 802.3at, пассивных PoE и источников питания постоянного тока, когда тестер подключён к питаемому устройству.
