Кабельные сборки многоволоконные LC-LC

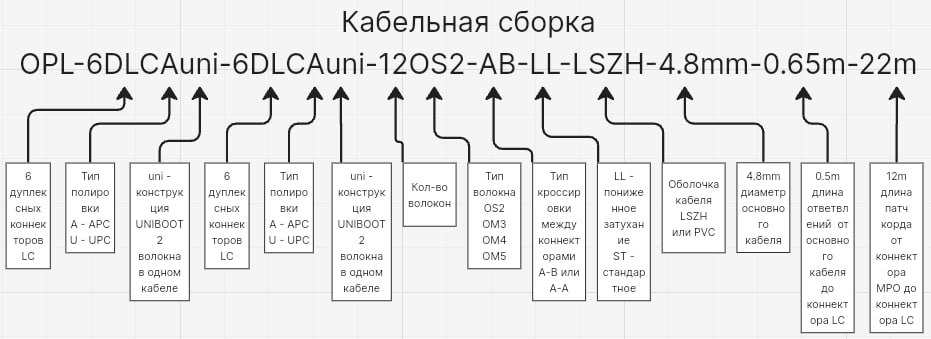

Оптическая кабельная сборка LC-LC состоит из трех элементов. 1) основной многоволоконный кабель из 4-48 волокон одномодовых или многомодовых, волокна диаметром 0,25 мм, реже 0,9мм. Диаметр кабеля с волокном 0,25мм до 12 волокон 3,0-3,3 мм, от 16 – 24 волокна 4,2 -4,6 мм. Оболочка в основном LSZH, для жестких требований ЦОД OFRN или FRNC. 2) Отводы от основного кабеля могут быть одноволоконные (симплексные) или двухволоконные (дуплексные), диаметрами 1,6-2,0 мм длиной 0,5-0,7 м, основной вариант на сегодня кабели с двумя волокнами в одной оболочке UNIBOOT. 3) Коннекторы LC (реже используют другие типы FC, SC и не в ЦОД из-за малой плотности портов с такими коннекторами). Для кабелей UNIBOOT используются соответствующие коннекторы LC-uni, два коннектора в одном корпусе, многие корпуса разборные для смены гендерности волокон AB-BA или AA-BB.

Длина кабельной сборки считается от коннекторов с двух сторон. Т.е. если на маркировке указано 10 метров, то длина основного кабеля будет меньше на две длины ( с двух сторон) кабелей отвода, если отводы по 0,5 м, то длина основного кабеля 9 метров. Длина отводов по умолчанию 0,5 метра (с нашего склада), но под заказ может быть любой.

Вносимые затухания в оптический тракт кабельной сборкой создаётся в основном коннекторами LC. Затухания вносимые одномодовым волокном <0,35 дБ/км (1310 нм) можно не учитывать. Для многомодового волокна < 3,5 дБ/км (850 нм) уже существенны. Три градации вносимых затуханий (IL insert loss): 1) стандартные (STD) <0,7 дБ (типовое 0,35-0,50 дБ), 2) пониженные LL (Low Loss) <0,35 дБ (типовое 0,15-0,25 дБ), 3) ультра-пониженные ULL (ultra low loss) <0,15 (типовое 0,07-0,10 дБ). Внимание! Согласно международным стандартам IEC 61753-1 и TIA-568, класс затухания (Grade) присваивается одному конкретному коннектору (или одной сопряженной паре «коннектор-адаптер-коннектор»).

Для ЦОД рекомендуем использовать градацию LL (Low Loss) оптимально по вносимым затуханиям и стоимости для типовых применений.

Для примера кабельная сборка 100 метров с волокном OM4 cо стандартными вносимыми затуханиями STD добавит в оптический тракт: 0,35дБ (оптичсекой волокно) + 2 (два коннектора LC)*0,35-0,50 дБ (типовое значение) = 1,05-1,35 дБ, (максимально допустимое 0,75 дБ на коннекторе редко, только если вы не купились на низкую цену от непроверенного поставщика).

Цены на кабельную сборку каждую следующую градацию по вносимым затуханиям выше почти в 2 раза. Оцените оптический бюджет вашего тракта для оптимального выбора кабельной сборки. Учитывайте что трансиверы QSFP28-DR на одномодовых волокнах на скорости 100G (оптимальны для ЦОД) имеют бюджет 3,0 дБ, многомодовые QSFP28-SR4 1,9 дБ. Обычно кабельная сборка подключается к трансиверам через кроссы от которых к трансиверам будут подключены два патч корда LC-LC длиной 1-3 метра. Каждый коннектор которых так же вносит затухания. (О патч кордах вы можете прочесть в соответствующем разделе сайта).
