Кабельные сборки MPO-LC "гидра"

Кабельная сборка MPO/MTP-LC так же используют название «гидра MPO-LC» это многоволоконный оптический кабель, с разъёмами с одной стороны MPO/MTP, а с другой стороны LC. Такие кабели часто используют для сбора каналов c трансиверами SFP 10G/25G с коннекторами LC/DX в трансивер QSFP 40G/100G с коннектором MPO. Или объединение патч кордов LC-DX в кабель с коннектором MPO (патч корд MPO) на 8/12/24 и более волокон - для экономии места в кабельных лотках.

Длина кабельной сборки гидра указывается от коннектора MPO до коннекторов LC, т.е. полная длина с учетом основного кабеля и кабельных отводов. По умолчанию кабельные отводы 0,5 метра (имеются на складе), под заказ любая длина. Если в маркировке указана длина 8 метров, то основной кабель 7,5 метра, отводы по 0,5 метра. Длина отвода 0,5 метра оптимальна для укладки в кросс. При сборке каналов LC-DX в шкафу могут понадобиться большие длины.

Вносимые затухания в оптический тракт кабельной сборкой гидра создаются коннекторами MPO и LC. Затухания вносимые одномодовым волокном <0,35 дБ/км (1310 нм) можно не учитывать. Для многомодового волокна < 3,5 дБ/км (850 нм) уже существенны. Три градации вносимых затуханий (IL insert loss): Для коннекторов MPO 1) стандартные (STD) <0,7 дБ (типовое 0,35-0,50 дБ), 2) пониженные LL (Low Loss) <0,35 дБ (типовое 0,15-0,25 дБ), 3) ультра-пониженные ULL (ultra low loss) <0,15 (типовое 0,07-0,10 дБ. Для коннекторов LC 1) Grade D бюджетный <1,0 дБ (типовое 0,50 дБ), 2) Grade C стандартное (STD) <0,5 дБ (типовое 0,25 дБ), 3) Grade C пониженные LL/ULL (ultra low loss) <0,25 (типовое 0,12 дБ).

Коннекторы LC в сборках по конструкции могут быть LC-DX, LC-Uniboot, LC-Uniboot-Push Tab. Push Tab ( или push-poll-boot) коннекторы со встроенным экстрактором (язычком для извлечения из адаптера) для коммутации в условиях высокой HD и свервысокой плотности UHD.

Обращайте внимание на стыковку разъёмов MPO/MTP между собой:

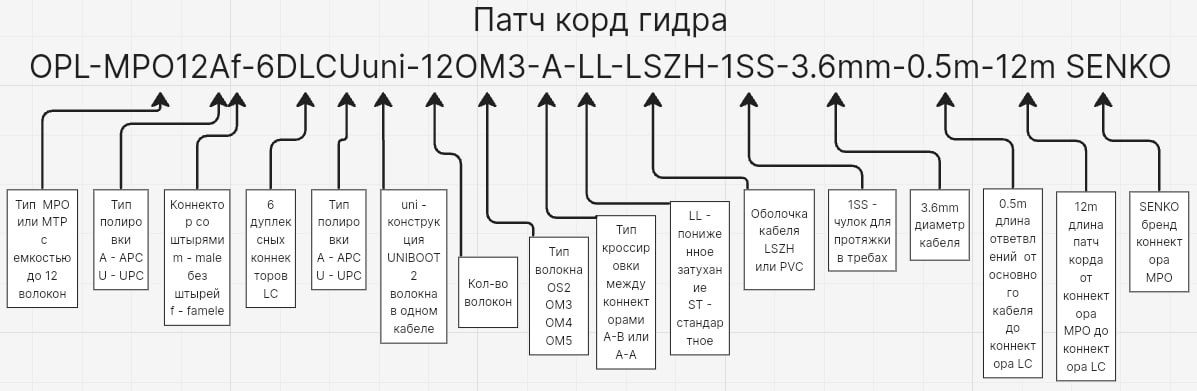

1) один из разъёмов должен быть со штырьками (male) второй без штырьков (female). В маркировке
