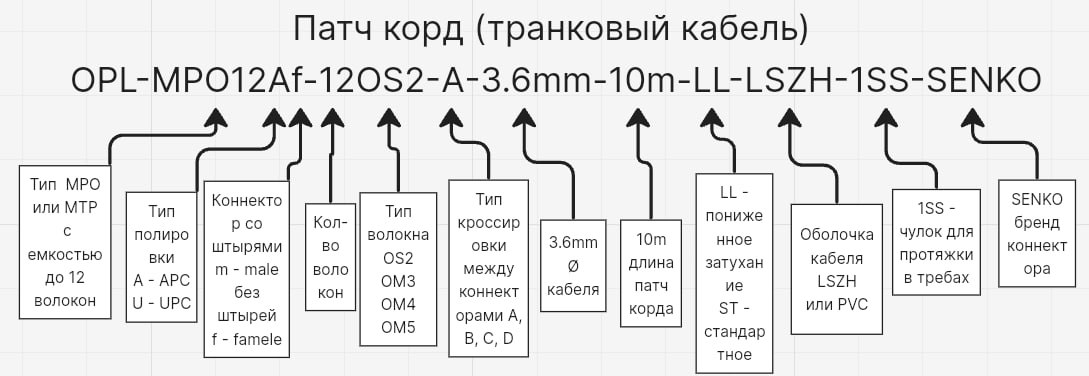

Транковые кабели (Патч корды) MPO-MTP

MPO (Multi-Fiber Push-on) - это многоволоконные (8/12/16/24/32/48) коннекторы (также называемые разъёмы). MTP® является зарегистрированной торговой маркой американской фирмы USconec, которая представляет собой усовершенствованную версию MPO с улучшенными механическими и оптическими характеристиками. LL- (Low Loss) - вносимое затухание <0.25 дБ, максимально допустимое 0,35 дБ, ST - стандартное затухание < 0.35 дБ, максимально допустимое 0,5 дБ. Под заказ ELL (Elit Low Loss) типовое затухание 0,2 дБ, макс. допустимое 0,25 дБ ( возможно на коннекторах USconec, SENKO и других брендов). Чулок для протяжки ( с одной или двух сторон патч корда) защищает от повреждения при протяжке по кабель-каналам. Под заказ: оболочка OFNR (FRNC), кабель с повышенными параметрами на разрыв и раздавливание (кабель с большим количеством кевларовых волокон или с бронированием металлической лентой) . Индивидуальный подход под ваш проект, консультации, помощь в подборе всей пассивной структуры ЦОД (шкафы, патч панели, кассеты, органайзеры). На сайте представлены только типовые решения.

Обращайте внимание на стыковку разъёмов MPO/MTP между собой через адаптер  при подключении к  кассете (в кассете MPO имеется адаптер с внутренней стороны к которому подключен такой же разъём MPO):

1) один из разъёмов должен быть со штырьками (male) второй без штырьков (female) (не важно какой тип в кассете или патчкорде, главное разной гендерности). В маркировке может быть указано сокращенно M (m) и F (f). Можно соединить два разъёма female-female, но вносимые затухания увеличатся, так как корпус адаптера MPO/MTP не сможет достаточно точно позиционировать два разъёма. Адаптеры изготовлены из пластика и не могут быть выполнены с прецизионной точностью, кроме того пластик имеет температурный коэффициент расширения. Точное позиционирование обеспечивается с помощью входа металлических штырьков одного разъёма в другой разъём без штырьков. Два разъёма male-male вообще не стыкуются. Разъёмы MTP USconec (усовершенствованная версия MPO) могут быть разобраны со сменой гендерности male-female с помощью специального инструмента холдера, операция требует аккуратности - волокна могут быть повреждены. А модернизированные  разъёмы MTP PRO меняют полярность очень просто с помощью набора инструмента MPO PRO USconec которую может выполнить не подготовленный специалист.

2) проверяйте через какой адаптер MPO/MTP происходит соединение. Существует 2 типа адаптеров по размещению ключей (это выемки в корпусе) для позиционирования разъёмов: UP-DOUN (верх-низ) и  UP-UP (верх-верх). Ошибка в выборе адаптера перевернет кроссировку волокон в вашей сети.

Предлагаем в аренду оборудование  для тестирования пассивных компонентов ЦОД: Тестер транковых кабелей MPO-MTP Fluk MPO-PRO,  сертификационный кабельный тестер Fluk DTX1800. В продаже VFL тестер проверки целостности и полярности патч кордов. Проконсультируем по всем вопросам!
